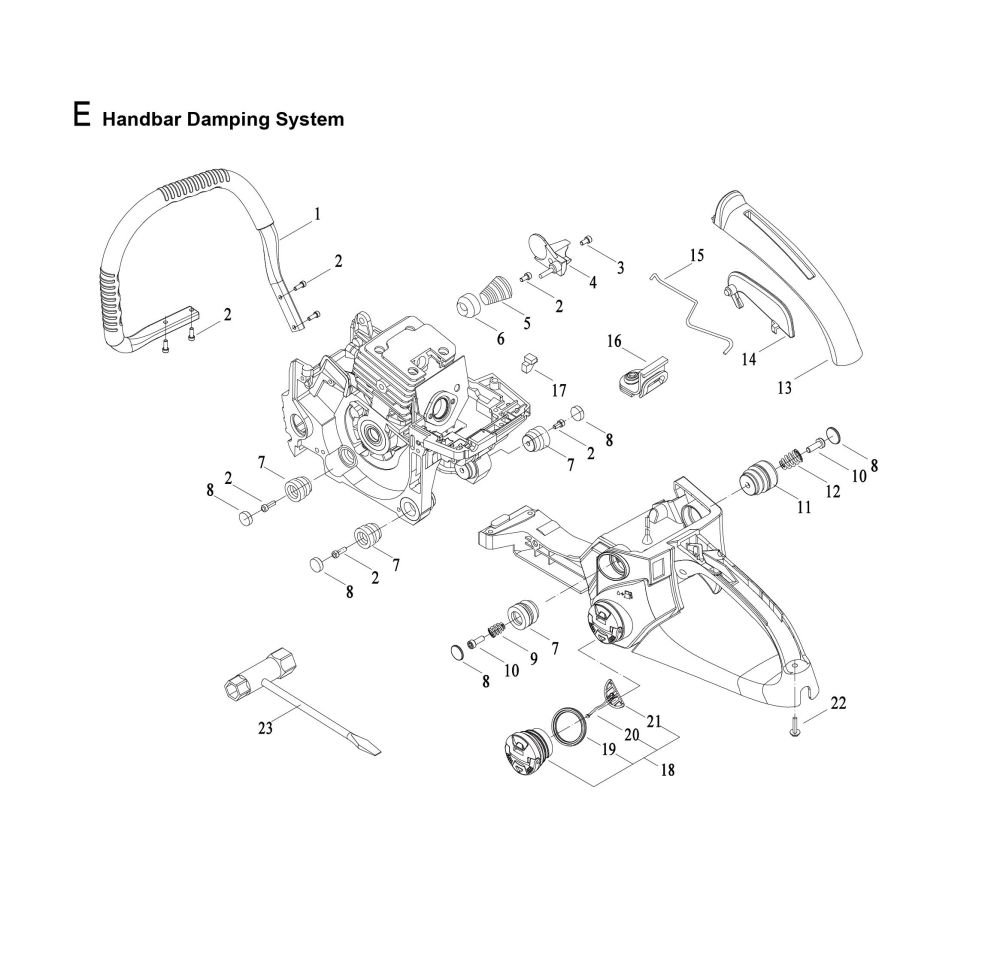

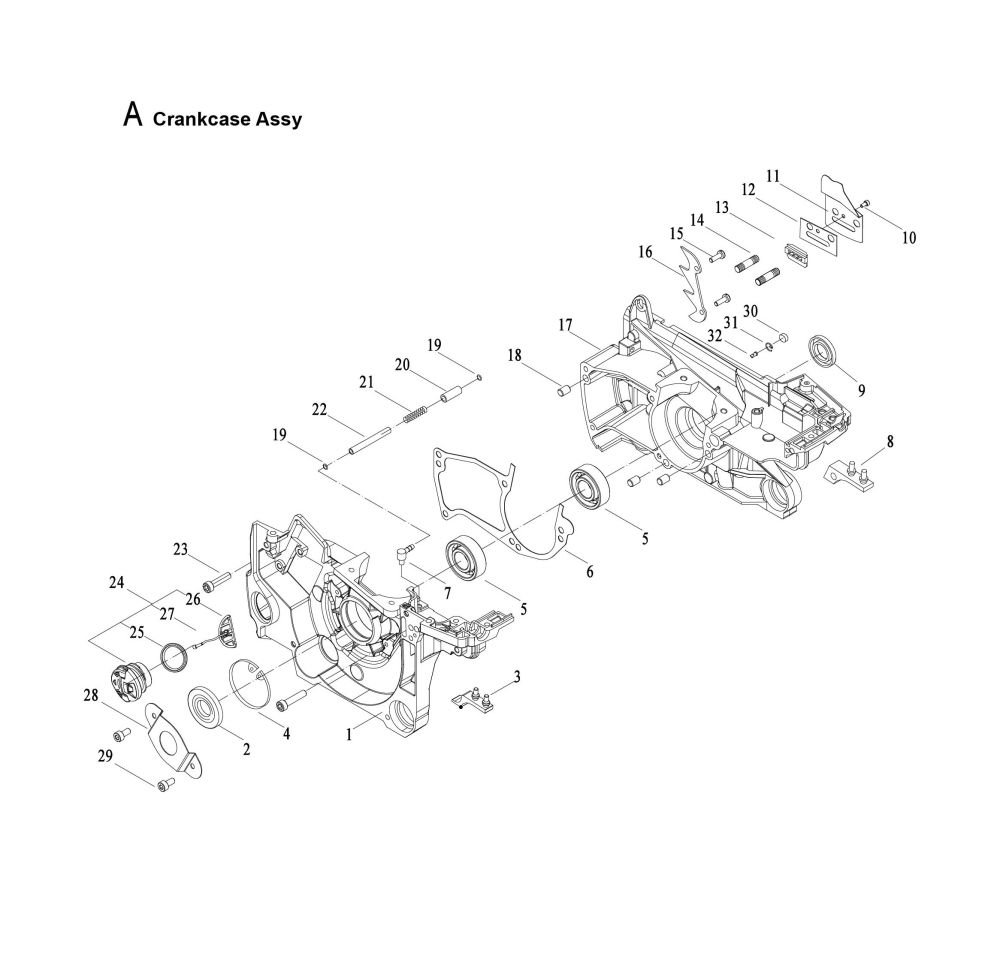

| A. Ensamblaje de la Caja | E. Sistema de Manillar y Absorción de Choque | ||
| Código | Nombre de la Pieza | Código | Nombre de la Pieza |

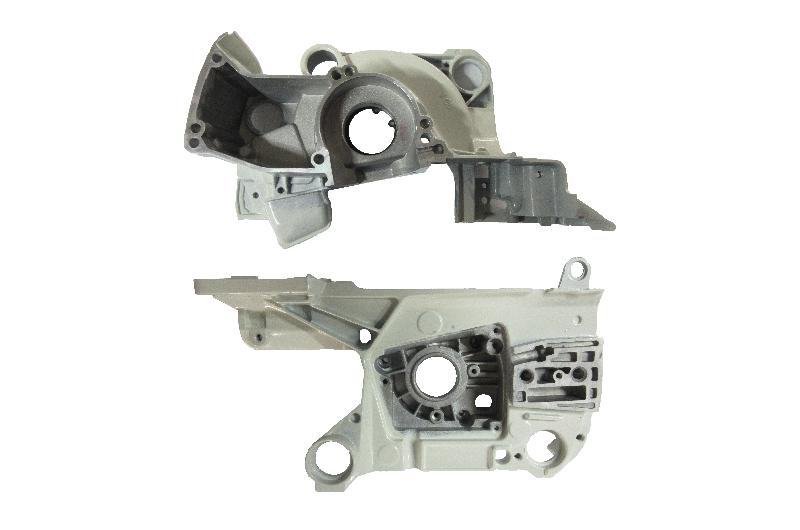

| A-1 | Caja Izquierda | E-1 | Manillar |
| A-2 | Sello de Aceite Izquierdo | E-2 | Tornillo |
| A-3 | Amortiguador de Caja Izquierda | E-3 | Tornillo |
| A-4 | Anillo de Retención del Agujero | E-4 | Gland del Resorte de Torre |
| A-5 | Rodamiento | E-5 | Resorte Cónico de Torre |

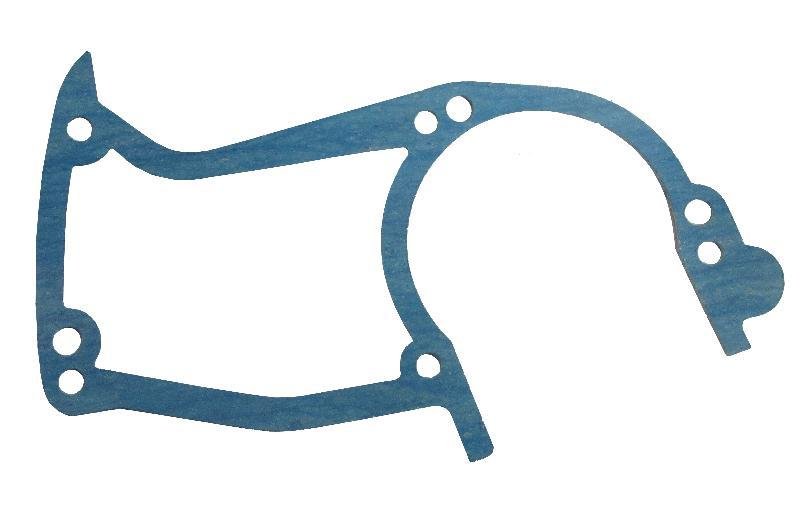

| A-6 | Almohadilla de Papel de Empaque | E-6 | Asiento del Resorte de Torre |
| A-7 | Unión de Tubería | E-7 | Asiento del Amortiguador (Corto) |
| A-8 | Amortiguador de Aguja Doble | E-8 | Cubierta de Polvo |
| A-9 | Sello de Aceite Derecho | E-9 | Resorte del Amortiguador (Corto) |
| A-10 | Tornillo | E-10 | Tornillo |
| A-11 | Cubierta de Salida de Aceite | E-11 | Asiento del Amortiguador (Largo) |
| A-12 | Junta de la Cubierta de Salida de Aceite | E-12 | Resorte del Amortiguador (Largo) |
| A-13 | Ajustador de Cadena | E-13 | Cubierta del Mango Trasero |
| A-14 | Perno A | E-14 | Brazo de Control del Disparador |
| A-15 | Tornillo | E-15 | Varilla de Empuje del Acelerador |
| A-16 | Puntas de Parachoques para Motosierra | E-16 | Bloque de Goma a Prueba de Polvo |
| A-17 | Caja Derecha | E-17 | Amortiguador de Varilla de Resistencia al Viento |
| A-18 | Pasador Cilíndrico | E-18 | Conjunto de la Tapa del Tanque de Combustible |
| A-19 | Clip de Tubería de Entrada de Aceite | E-19 | Junta de la Tapa del Tanque de Combustible |
| A-20 | Manguito de Aislamiento | E-20 | Cordón de la Tapa del Tanque de Aceite |
| A-21 | Manguito de Resorte | E-21 | Conexión |
| A-22 | Tubería de Aceite de Presión Negativa | E-22 | Tornillo |
| A-23 | Tornillo | E-23 | Llave de Vaso |

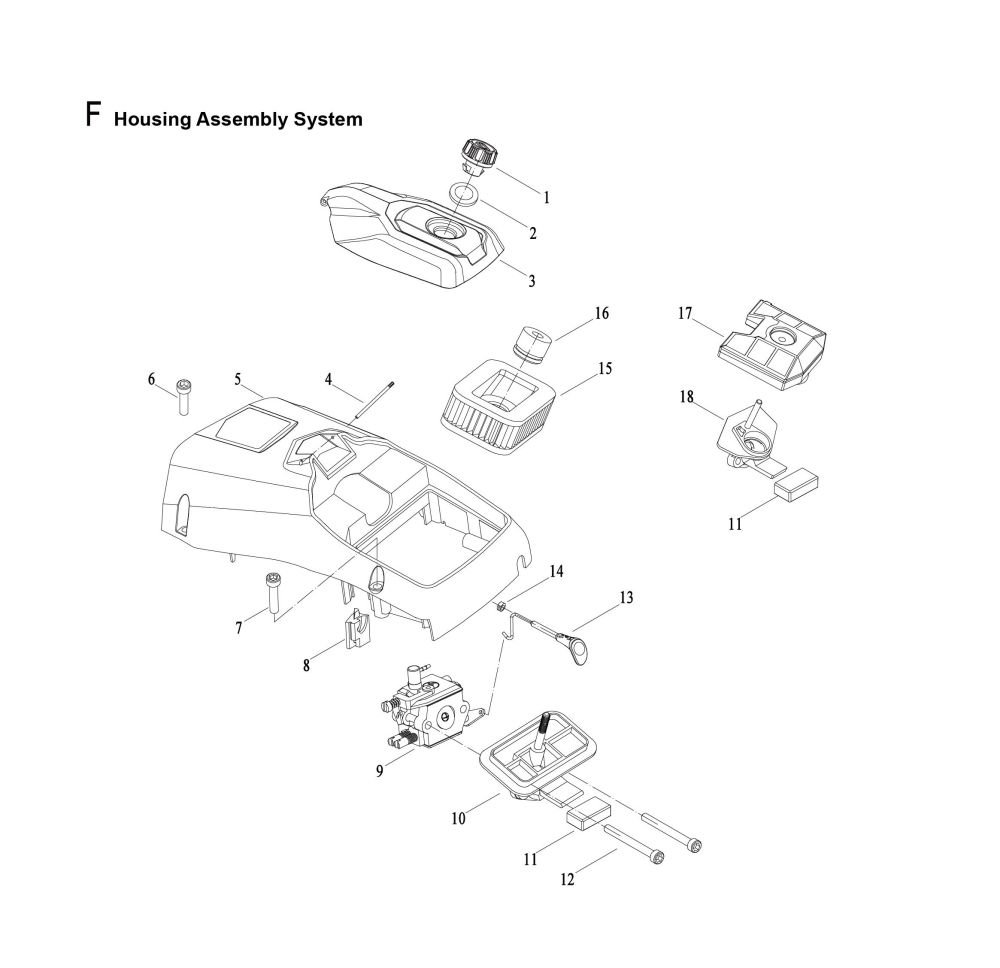

| A-24 | Ensamblaje de Tapa del Tanque de Aceite | F. Filtro de Aire y Cubierta Exterior | |
| A-25 | Junta de Tapa del Tanque de Aceite | Código | Nombre de la Pieza |
| A-26 | Conexión | F-1 | Perilla de la Cubierta Superior |
| A-27 | Lanyard para Tapa de Botella de Aceite | F-2 | Junta de la Tuerca de Bloqueo |

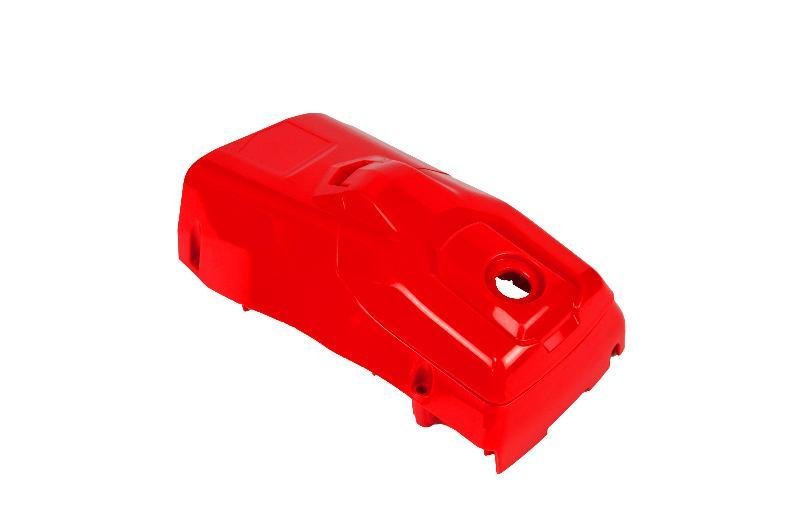

| A-28 | Placa de Presión del Sello de Aceite | F-3 | Cubierta Superior |
| A-29 | Tornillo | F-4 | Pasador de la Tapa del Tanque de Combustible |
| A-30 | Esponja | F-5 | Cubierta del Cilindro |
| A-31 | Clip de Válvula de Admisión | F-6 | Tornillo |
| A-32 | Válvula de Ventilación | F-7 | Tornillo |

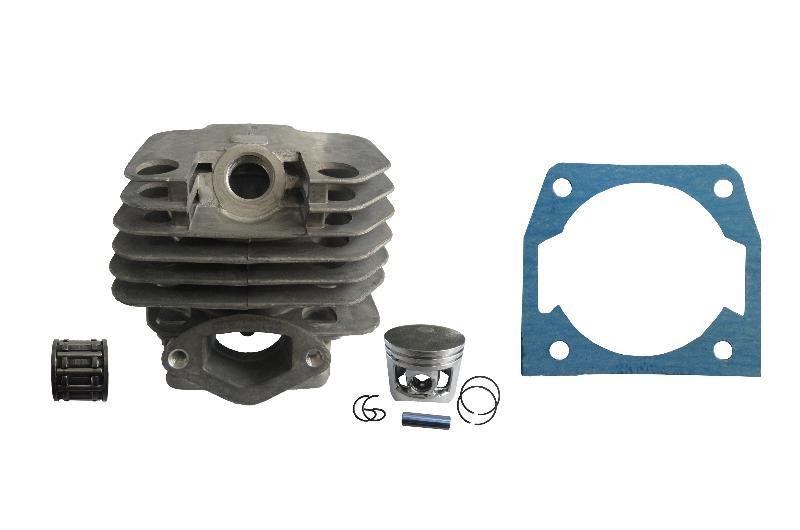

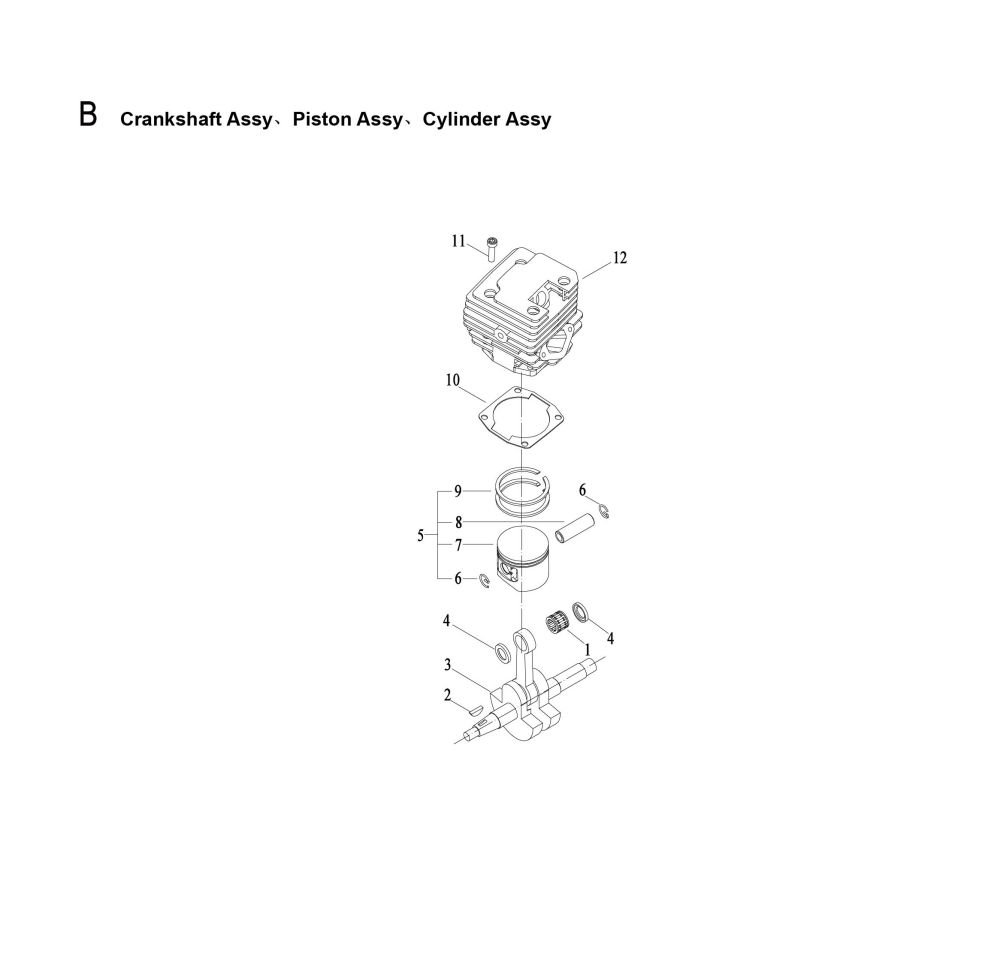

| B. Conjunto del Cigüeñal, Pistón y Cilindro | F-8 | Hoja de Sellado de la Línea de Alta Tensión | |

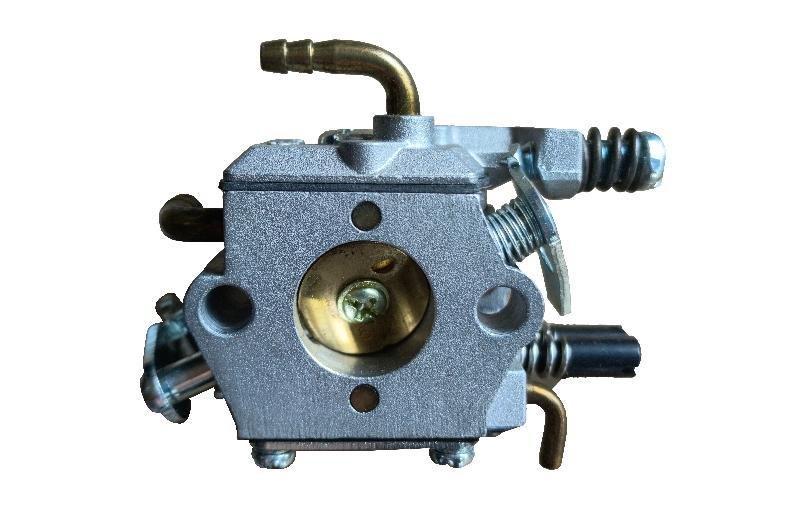

| Código | Nombre de la Pieza | F-9 | Carburador (Vinculado, con Burbuja de Aceite) |
| B-1 | Rodamiento de Aguja de Cabeza Pequeña | F-10 | Asiento del Filtro de Aire |
| B-2 | Media Luna (Llave Chaveta) | F-11 | Bloque Amortiguador |

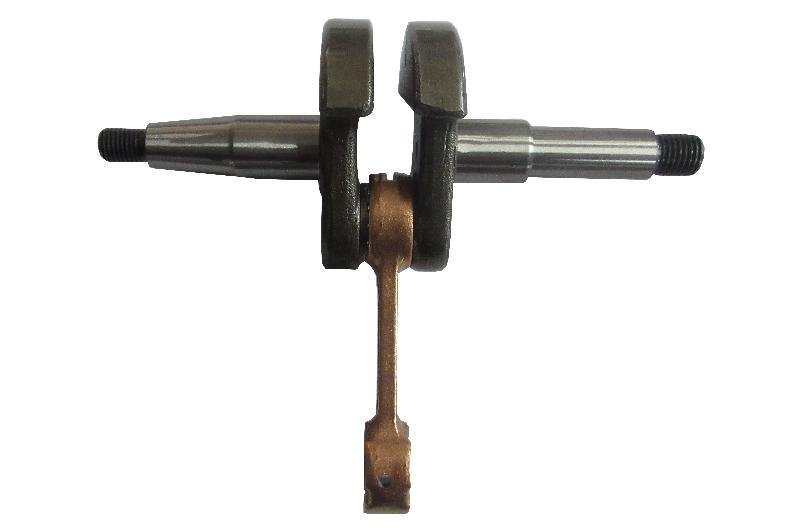

| B-3 | Cigüeñal | F-12 | Tornillo |
| B-4 | Almohadilla Antifricción de Cabeza Pequeña | F-13 | Palanca Amortiguadora |
| B-5 | Grupo de Pistón NT58 | F-14 | Junta de Goma Abierta |

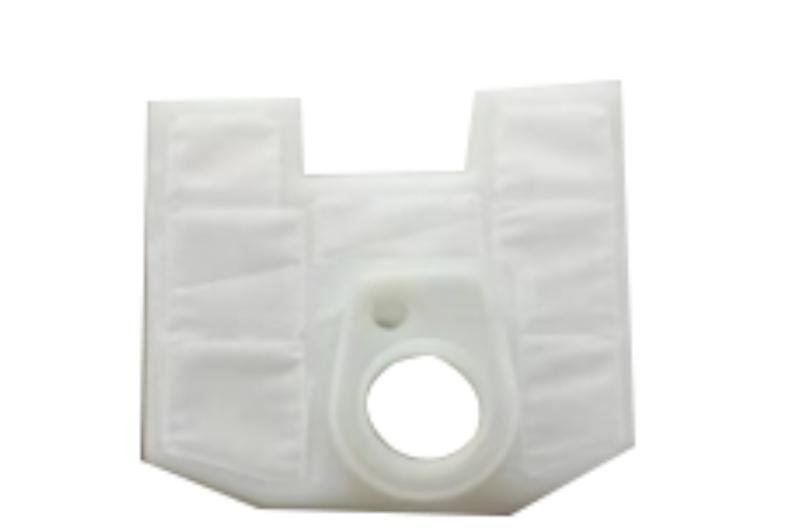

| B-6 | Clip de Pasador de Pistón | F-15 | Filtro de Aire de Papel |
| B-7 | Pistón | F-16 | Anillo de Compresión del Filtro de Aire |
| B-8 | Pasador del Pistón | F-17 | Filtro de Aire de Malla Metálica |
| B-9 | Anillos del Pistón | F-18 | Asiento del Filtro de Aire |

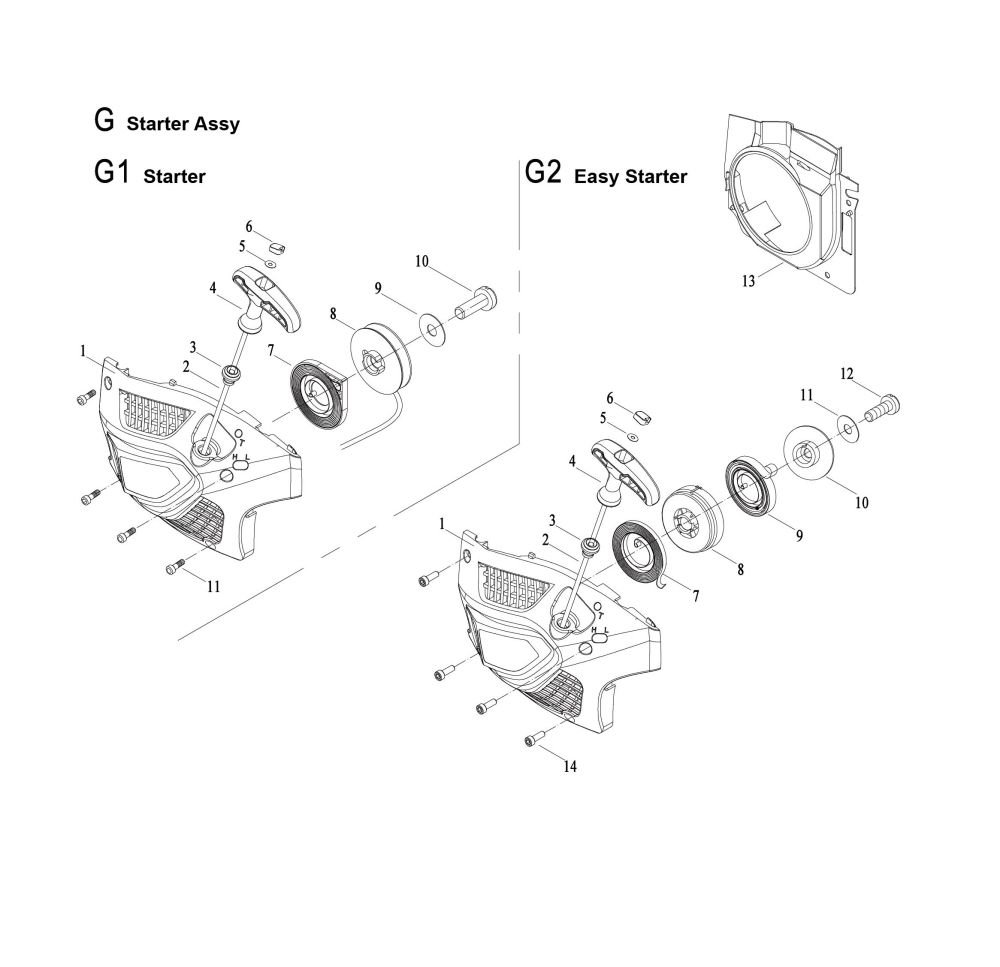

| B-10 | Junta del Cilindro | G1. Ensamble de Arranque | |
| B-11 | Cilindro | Código | Nombre de la Pieza |

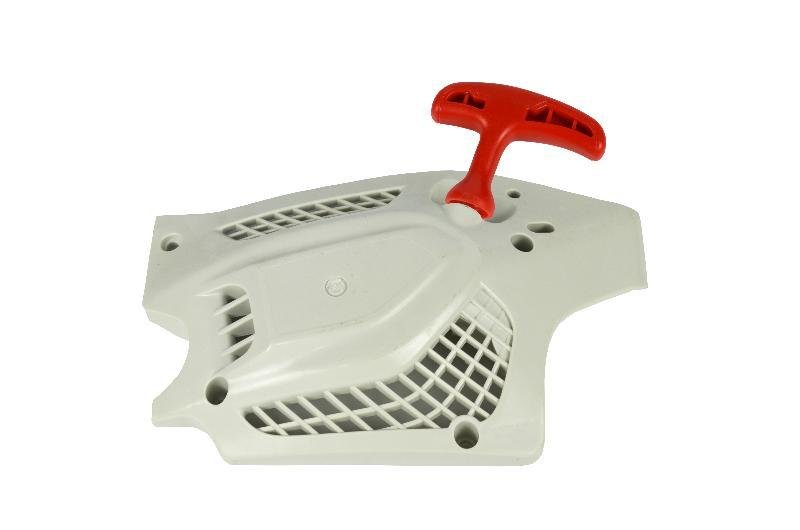

| B-12 | Tornillo | G1 | Cubierta del Arranque |

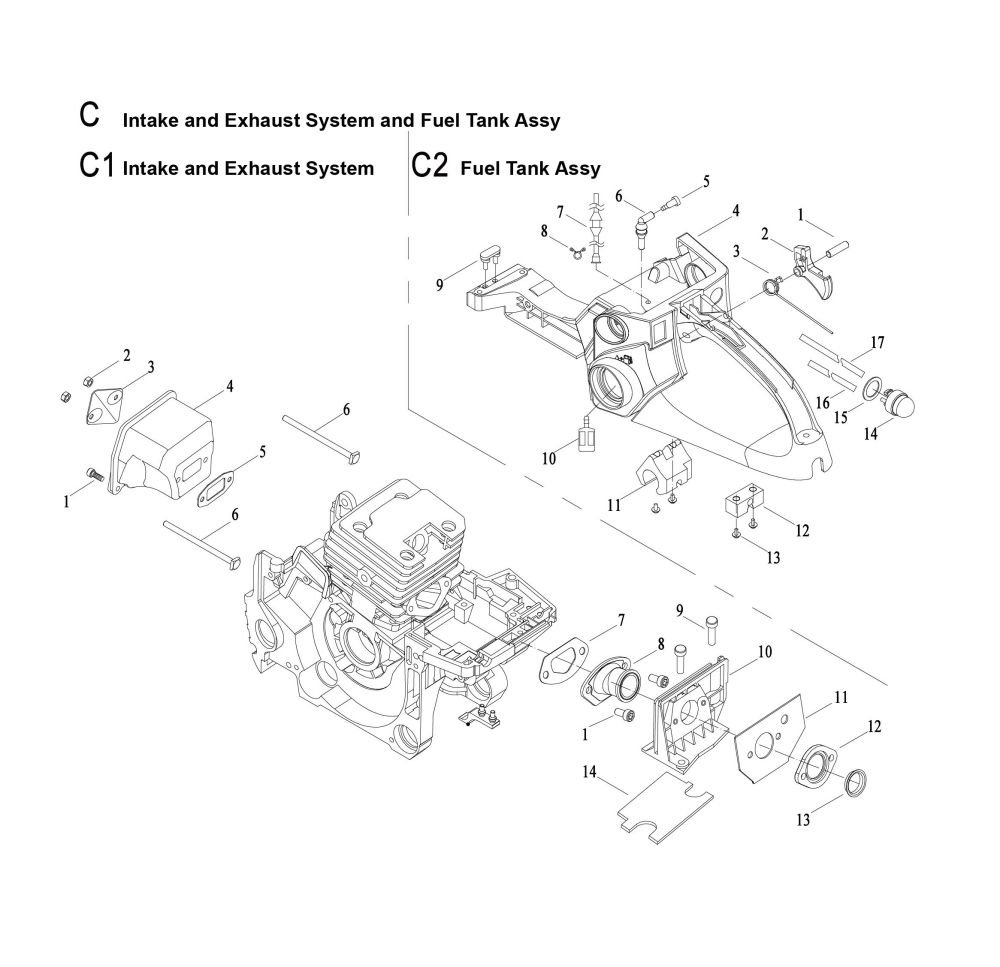

| C1. Sistema de Admisión y Escape | G1-1 | Cordón de Arranque | |
| Código | Nombre de la Pieza | G1-2 | Drawstring |
| C1-1 | Tornillo | G1-3 | Lazo |
| C1-2 | Tuerca | G1-4 | Manija de Arranque |
| C1-3 | Placa de Presión del Silenciador de Doble Agujero | G1-5 | Almohadilla Plana |

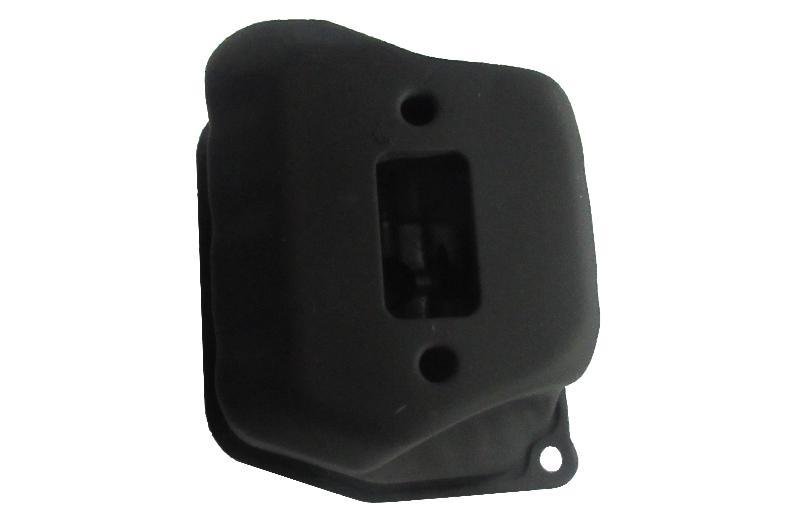

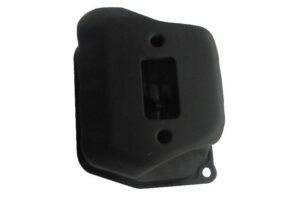

| C1-4 | Silenciador (Doble Agujero) | G1-6 | Tapón de Manija |
| C1-5 | Junta del Silenciador | G1-7 | Resorte de Retorno (Con Caja) |
| C1-6 | Perno | G1-8 | Polea de Cuerda |
| C1-7 | Junta de Papel para la Tubería de Admisión | G1-9 | Almohadilla Plana |
| C1-8 | Tubería de Admisión | G1-10 | Tornillo |
| C1-9 | Tornillo | G1-11 | Tornillo |
| C1-10 | Soporte de la Tubería de Admisión | G2. Ensamblaje de Arranque Fácil | |
| C1-11 | Almohadilla de Papel Térmico | Código | Nombre de la Pieza |
| C1-12 | Brida | G2 | Ensamblaje de Arranque Fácil |
| C1-13 | Revestimiento de la Tubería de Admisión | G2-1 | Cubierta de Arranque (Arranque Fácil) |
| C1-14 | Soporte Inferior | G2-2 | Cordón de Arranque |
| C1-15 | G2-3 | Lazo | |
| C2. Componentes del Tanque de Combustible | G2-4 | Manija de Arranque | |
| Código | Nombre de la Parte | G2-5 | Almohadilla Plana |
| C2-1 | Pasador Cilíndrico | G2-6 | Tapón de la Manija |
| C2-2 | Gatillo del Acelerador | G2-7 | Resorte de Retorno |
| C2-3 | Resorte de Torsión del Gatillo | G2-8 | Polea de Cuerda |

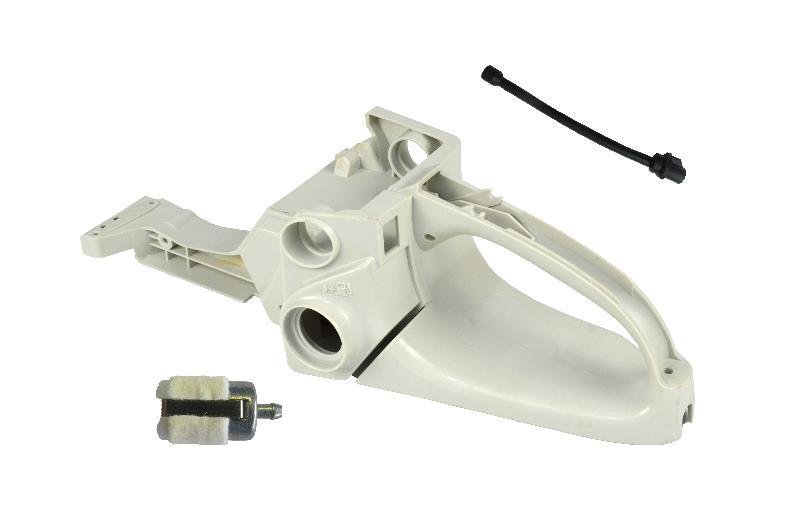

| C2-4 | Tanque de Combustible de la Motosierra | G2-9 | Resorte Amortiguador |
| C2-5 | Equilibrador | G2-10 | Cubierta de Arranque |
| C2-6 | Tubo del Equilibrador | G2-11 | Almohadilla Plana |
| C2-7 | Tubería de Combustible | G2-12 | Tornillo |
| C2-8 | Clip de Tubería de Combustible | G2-13 | Deflector de Aire |
| C2-9 | Pasador de Doble Cabeza | G2-14 | Tornillo |

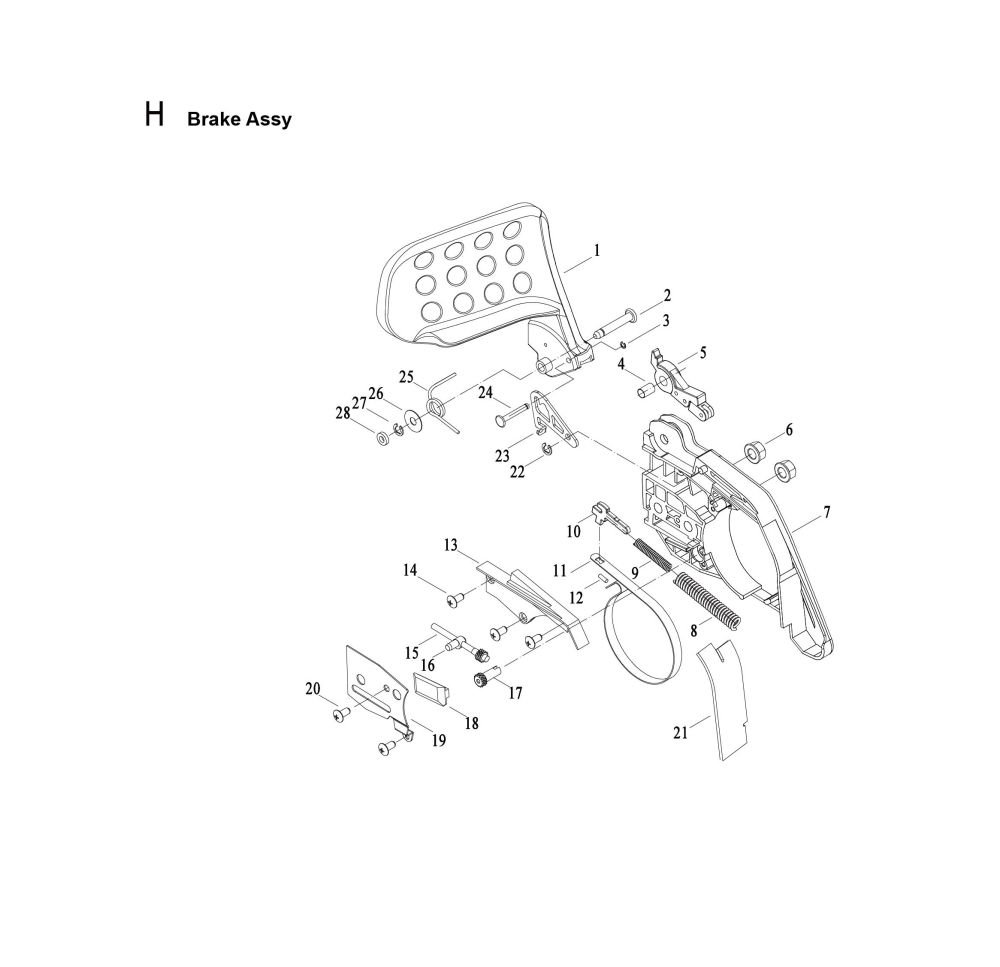

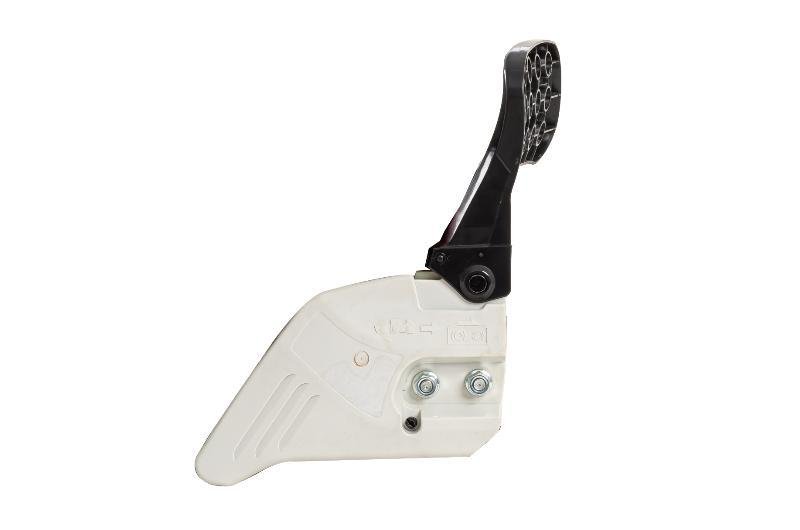

| C2-10 | Filtro de Combustible | H. Conjunto de freno. | |
| C2-11 | Bloque de Goma de Llave (Frontal) | Código | Nombre de la Pieza |
| C2-12 | Bloque de Goma (Trasero) | H | Ensamblaje de Freno |
| C2-13 | Tornillo | H-1 | Guardabarros Delantero |
| C2-14 | Inyector de Aceite | H-2 | Pasador del Guardabarros Delantero |
| C2-15 | Junta del Inyector de Aceite | H-3 | Anillo de Retención Abierto |
| C2-16 | Tubería de Retorno del Inyector de Aceite | H-4 | Manguito del Pasador del Deflector |
| C2-17 | Tubería de Aceite de Presión Negativa | H-5 | Conjunto de Palanca Principal y Auxiliar |

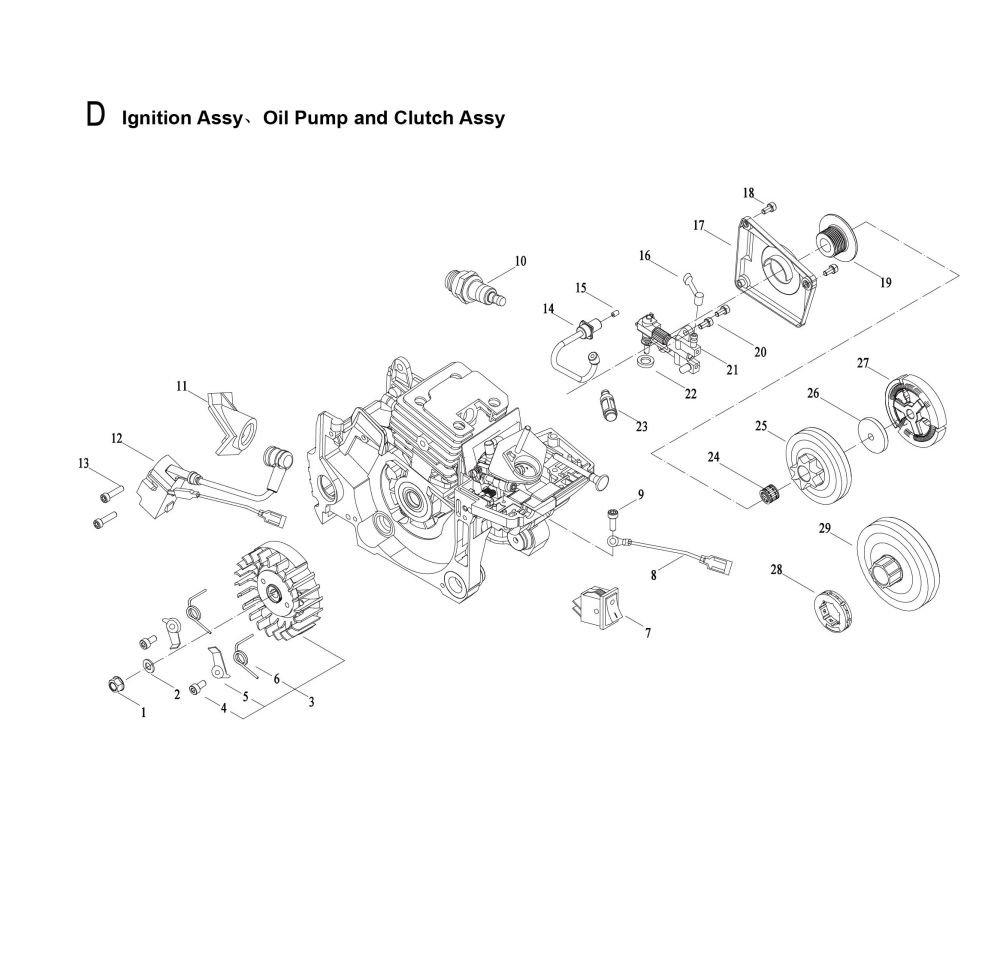

| D. Sistema de encendido, bomba de aceite y componentes del embrague. | H-6 | Tuerca | |
| Código | Nombre de la pieza | H-7 | Cubierta derecha |
| D-1 | Tuerca | H-8 | Resorte del freno |
| D-2 | Almohadilla del resorte de disco | H-9 | Resorte auxiliar del freno |

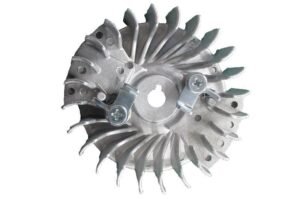

| D-3 | Volante | H-10 | Palanca de freno |
| D-4 | Tornillo del trinquete del volante | H-11 | Banda de freno |
| D-5 | Garra de hierro | H-12 | Pasador cilíndrico |
| D-6 | Resorte de torsión de garra | H-13 | Cubierta de freno |
| D-7 | Interruptor de apagado | H-14 | Tornillo |
| D-8 | Línea de apagado | H-15 | Engranaje impulsado por tensión |
| D-9 | Tornillo | H-16 | Tuerca de ajuste de la placa guía |

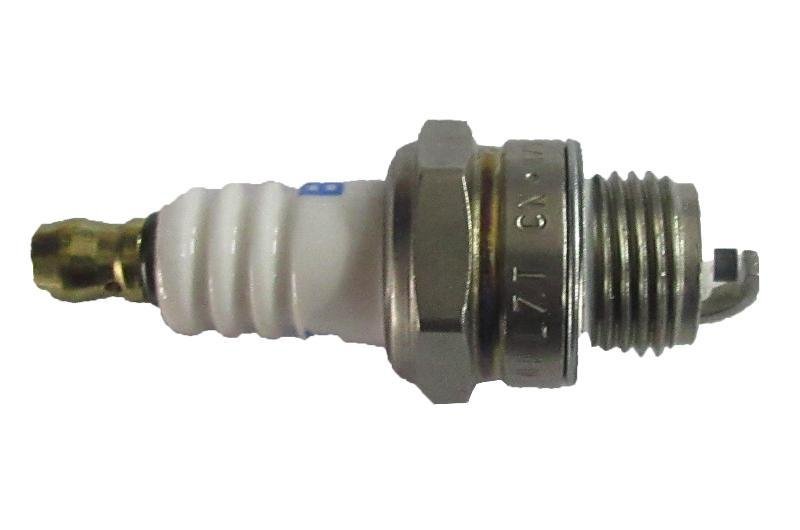

| D-10 | Bujía | H-17 | Engranaje de transmisión por tensión |
| D-11 | Funda del cable de encendido | H-18 | Bloque guía de cadena |

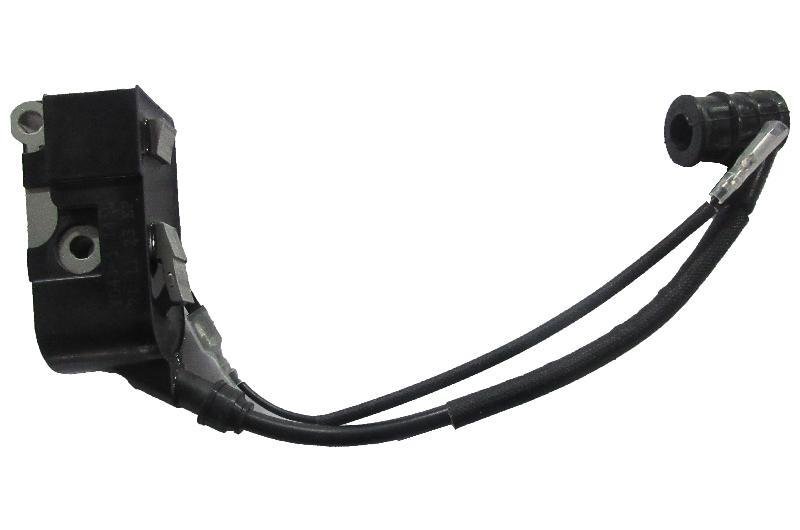

| D-12 | Conjunto de encendido | H-19 | Cubierta del tensor |
| D-13 | Tornillo | H-20 | Tornillo |
| D-14 | Tubo de entrada de aceite | H-21 | Tablero de partículas |
| D-15 | Manguito de expansión del tubo de aceite | H-22 | Anillo de retención abierto |
| D-16 | Inyector de combustible | H-23 | Placa limitadora |
| D-17 | Cubierta de la bomba de aceite | H-24 | Pasador limitador |
| D-18 | Tornillo | H-25 | Resorte de torsión del freno |
| D-19 | Engranaje de Gusano | H-26 | Almohadilla plana |
| D-20 | Tornillo | H-27 | Anillo de retención abierto |

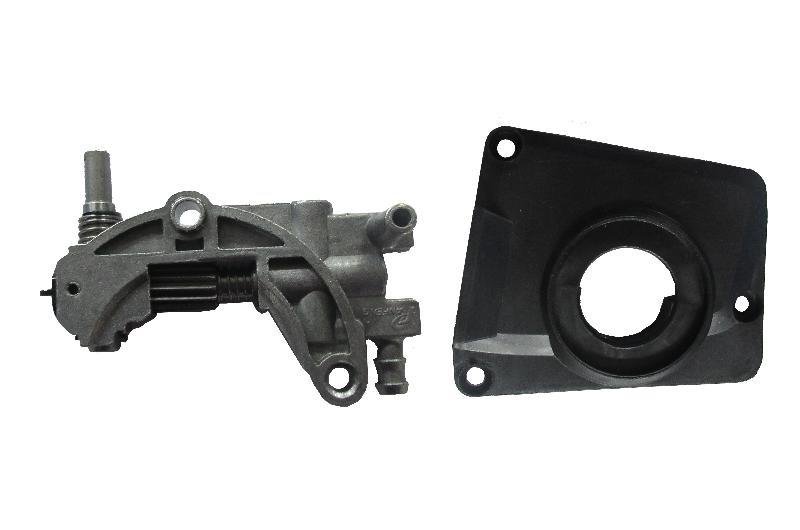

| D-21 | Bomba de Aceite | H-28 | Junta de goma |
| D-22 | Esponja | ||
| D-23 | Ensamblaje de Filtro de Aceite | ||
| D-24 | Rodamientos de Rodillo | ||
| D-25 | Resorte de torsión del freno | ||
| D-26 | Junta de embrague | ||

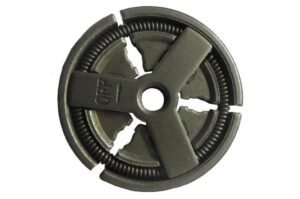

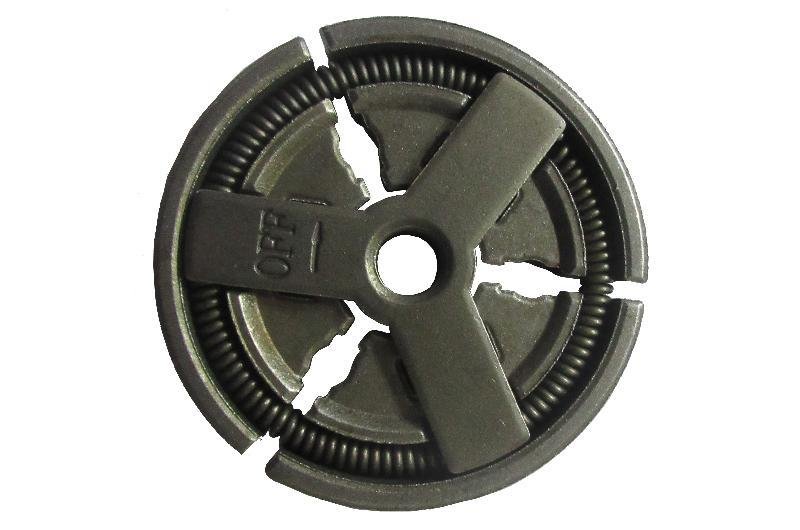

| D-27 | Embrague | ||

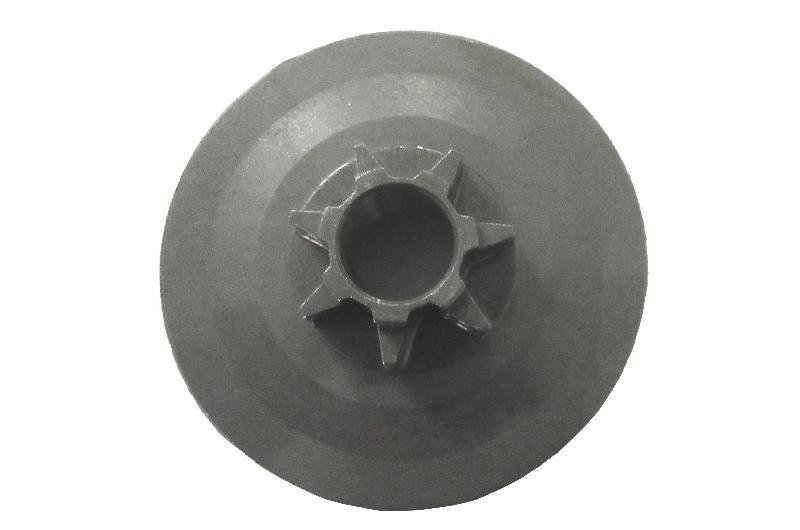

| D-28 | Engranaje | ||
| D-29 | Disco pasivo | ||
Por favor, indique el modelo de su máquina en su consulta y mencione palabras clave como partes de motosierra, partes de desbrozadora, partes de fumigadora/polinizadora, partes de soplador de hojas, partes de cortasetos, partes de bomba de agua, partes de generador, partes de motor, partes de cortacésped, etc.
